LPC800-MAXでトラ技ARMライタを使う

LPC800-MAXでLPCXpresso LPC1347ボードを使うと同じくLPC800-MAXに載っているLPC812を無効にする。

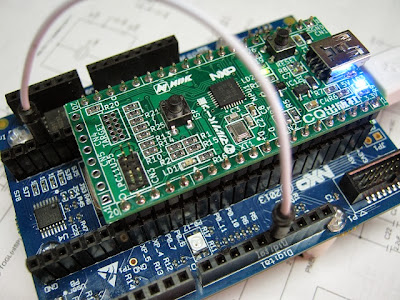

上の写真のようにSWDのSWCLKを配線する。(XP24⇔J1-5 D13)

LPC800-MAX用の公式ファームウェアでもCMSIS-DAPだけは出来るであろうが、
mbedのようにドラッグアンドドロップ書き込みしたいのでLPC800-MAXのファームウェアを変更する。
lpc11u35_lpc_if.bin
ソースコード：https://bitbucket.org/va009039/lpc1347_cmsis-dap

mbedオンラインコンパイラのEA LPC11U35 QuickStart Boardのバイナリーが使えるようになります。
ターゲットのシンボルは TARGET_LPC11U35_401 です。

＊＊＊

更に、トラ技ARMライタにも同じファームウェアを書込むと、
LPC810,LPC1114FN28,LPC1347,LPC1768のmbedインターフェースにもなります。

target	LPC11U35	トラ技ARMライタ	LPC800-MAX
SWDIO	P0_8	CN1-6	J1-6 D12
SWCLK	P0_7	CN1-8	J1-8 D10
nRESET	P0_2	CN2-19	J2-2 D6

LPC810への配線例。


(2014/2/27)
---
