BBC micro:bitのMicroPythonをnRF51822で使う(オンライン編)

＊＊＊　注意：メモリ不足によりBLEは使えません ＊＊＊
https://microbit-micropython.readthedocs.io/en/latest/ble.html

実行したいプログラムをBBC micro:bitのMicroPython new projectで入力します。

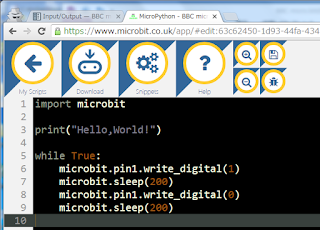

Hello,World表示、LEDチカチカなら次のようなプログラムになります。


Downloadボタンを押すとバイナリファイル(拡張子HEX)をダウンロードしますのでnRF51822に書込みます。
mbed HRM1017のようなマイコンならドラッグアンドドロップで簡単に書込みが出来るでしょう。

USBシリアル変換をP0.24(送信),P0.25(受信)に繋ぎます。ボーレートは115200bpsに設定します。
例えば、トラ技ライタの場合は次のようになります。

TG-LPC11U35-501	nRF51822
p10(P0_18)	TGT_TX(P0.24)
p9(P0_19)	TGT_RX(P0.25)

nRF51822をリセットするとプログラミングが実行されます。
終了するプログラムなら対話モードに移行します。
無限ループに入っていても、CTRL-Cでプログラムを強制停止させて対話モードに移行できます。
CTRL-Dでプログラムを再実行できます。

micro:bitのようにLEDマトリックスを持っているのであればmicrobit.displayモジュールが使えます。

ドキュメント
https://microbit-micropython.readthedocs.org

ドキュメントに載っているpin0,pin1,pin2等はmicro:bitでの端子名P0,P1,P2等であって、nRF51822のピン名称ではないのに注意。
対応は次のようになります。

MicroPython(micro:bit)	ｎRF51822
pin0 PAD1	P0.3
pin1 PAD2	P0.2
pin2 PAD3	P0.1
pin3 COL1	P0.4
pin4 BTN_A	P0.17
pin5 COL2	P0.5
pin6 ROW2	P0.14
pin7 ROW1	P0.13
pin8 PIN18	P0.18
pin9 ROW3	P0.15
pin10 COL3	P0.6
pin11 BTN_B	P0.26
pin12 PIN20	P0.20
pin13 SCK	P0.23
pin14 MISO	P0.22
pin15 MOSI	P0.21
pin16 PIN16	P0.16
pin19 SCL	P0.0
pin20 SDA	P0.30

microbit-dal/inc/core/MicroBitComponent.h
bbcmicrobit/micropython
https://github.com/bbcmicrobit/micropython

(2016/5/9)
---
